本实用新型涉及清洗设备技术领域，具体公开了一种用于塔筒清洗机器人滚刷清洗结构，包括：清理框，清理框的外壁设置有储液箱，清理框的底端开设有固定孔；旋转机构设置在清理框的表面，旋转机构包括固定板、电机、第一旋转柱、第一清理柱、毛刷和空心板，本实用新型通过固定板、电机、第一旋转柱、活动杆和搅拌杆的配合，便于使用人员通过启动电机，从而使第一清理柱和第二清理柱发生旋转活动的同时，从而使活动杆和搅拌杆同时发生旋转活动，进而对储液箱内侧储存的清洗液进行搅动，保障清洗液和水的混合物均匀的混合，减少工作人员混合清洗液的繁琐性，同时保障第一通孔和第二通孔喷出混合清洗液，第二清理柱和第一清理柱对塔筒的清理效果。

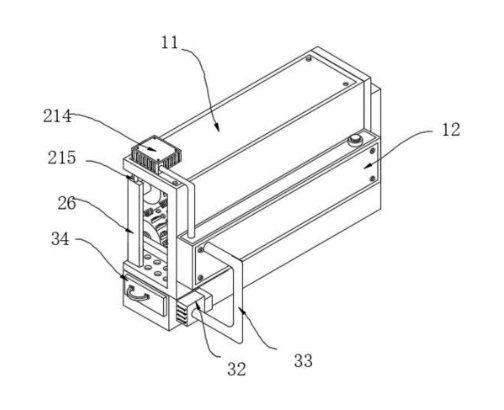

1.一种用于塔筒清洗机器人滚刷清洗结构，其特征在于，包括： 清理框(11)，所述清理框(11)的外壁设置有储液箱(12)，所述清理框(11)的底端开设有固定孔； 旋转机构(2)，所述旋转机构(2)设置在清理框(11)的表面，所述旋转机构(2)包括固定板(21)、电机(22)、第一旋转柱(23)、第一清理柱(24)、毛刷(25)和空心板(26)，所述固定板(21)连接在清理框(11)的表面，所述电机(22)连接在固定板(21)的外壁，所述第一旋转柱(23)固定连接在电机(22)的输出端，所述第一清理柱(24)连接在第一旋转柱(23)的外壁，所述毛刷(25)连接在第一清理柱(24)的外壁，所述空心板(26)设置在第一旋转柱(23)远离固定板(21)的一端，所述第一旋转柱(23)的外壁设置有驱动机构，所述驱动机构包括第一齿带(27)和第二旋转柱(28)，所述第二旋转柱(28)的外壁设置有第二清理柱(29)，所述第二清理柱(29)的内侧设置有喷水机构； 循环机构(3)，所述循环机构(3)设置在清理框(11)的外壁，所述循环机构(3)包括底箱(31)、循环泵(32)和回流管(33)，所述底箱(31)设置在清理框(11)的底端，所述循环泵(32)设置在底箱(31)的外壁，所述回流管(33)连接在循环泵(32)的出水端。
2.根据权利要求1所述的一种用于塔筒清洗机器人滚刷清洗结构，其特征在于：所述第一齿带(27)的通过第一齿轮和第二齿轮连接在第一旋转柱(23)和第二旋转柱(28)的外壁，所述第二旋转柱(28)的外壁活动设置有密封盒(210)，所述第二旋转柱(28)的外壁的设置有第三齿轮，且第三齿轮外壁连接第二齿带，所述第二齿带通过第四齿轮连接有活动杆(211)，所述活动杆(211)的外壁连接有搅拌杆(212)。
3.根据权利要求2所述的一种用于塔筒清洗机器人滚刷清洗结构，其特征在于：所述第二旋转柱(28)的内壁固定连接有桨叶杆(213)，所述清理框(11)的顶端设置有水泵(214)，所述水泵(214)的出水端连接有连接管(215)，所述连接管(215)远离水泵(214)的一端连接在空心板(26)的顶端。
4.根据权利要求2所述的一种用于塔筒清洗机器人滚刷清洗结构，其特征在于：所述第一清理柱(24)的外壁均匀开设有第一通孔，所述第二清理柱(29)的外壁均匀开设有第二通孔，所述第二旋转柱(28)的外壁固定连接有通管，且通管远离第二旋转柱(28)外壁的一端对接第二通孔。
5.根据权利要求1所述的一种用于塔筒清洗机器人滚刷清洗结构，其特征在于：所述底箱(31)的内壁滑动连接有插板(34)，所述插板(34)的内壁设置有过滤网(35)。
6.根据权利要求3所述的一种用于塔筒清洗机器人滚刷清洗结构，其特征在于：所述水泵(214)的吸水端连接有吸水管，且吸水管远离水泵(214)的一端连接在储液箱(12)的顶端，所述回流管(33)远离循环泵(32)的一端连接在储液箱(12)的外壁。
