本实用新型属于风力发电风电液压制动技术领域，提供了一种风力发电风电液压制动装置，包括主体机构以及密封机构，主体机构包括外壳，外壳内部固定设置有活塞，密封机构包括固定安装在活塞后端内部的连接密封垫，连接密封垫前端均匀固定安装有若干安装插筒，若干安装插筒内部均滑动连接有插接杆，若干插接杆前端均固定安装有安装盘，若干安装盘一端均固定安装有弹性件，若干弹性件一端分别与若干安装插筒一端固定连接。本实用新型通过弹性件展开再次对连接密封垫进行推动，使连接密封垫再次与活塞紧密连接，继而提高活塞密封的效果以及使用寿命，能够有效的对发生磨损以及形变连接密封垫进行补偿，避免活塞中的液压油泄漏。

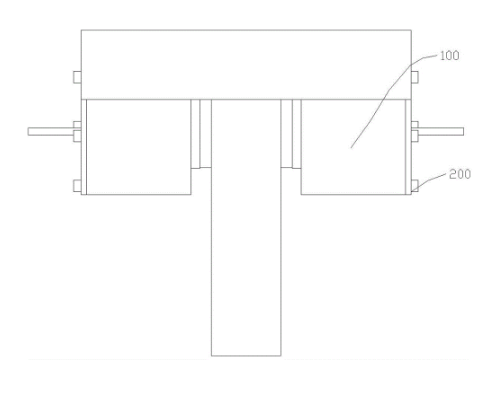

1.一种风力发电风电液压制动装置，包括主体机构(100)以及密封机构(200)，所述主体机构(100)包括外壳(101)，所述外壳(101)内部固定设置有活塞(102)，其特征在于：所述密封机构(200)包括固定安装在活塞(102)后端内部的连接密封垫(201)，所述连接密封垫(201)前端均匀固定安装有若干安装插筒(202)，若干所述安装插筒(202)内部均滑动连接有插接杆(203)，若干所述插接杆(203)前端均固定安装有安装盘(204)，若干所述安装盘(204)一端均固定安装有弹性件(205)，若干所述弹性件(205)一端分别与若干安装插筒(202)一端固定连接，所述安装盘(204)另一端安装有压盘(206)，所述压盘(206)与外壳(101)内部连接。
2.如权利要求1所述一种风力发电风电液压制动装置，其特征在于：所述压盘(206)前端固定安装有安装环(207)，所述安装环(207)一端与外壳(101)一端固定连接，所述安装环(207)前端螺纹装配有若干固定栓(208)，若干所述固定栓(208)一端均穿过安装环(207)与外壳(101)螺纹装配。
3.如权利要求2所述一种风力发电风电液压制动装置，其特征在于：所述主体机构(100)还包括固定安装在活塞(102)前端固定安装有连接环(103)，所述连接环(103)一端固定安装有摩擦片(104)。
4.如权利要求3所述一种风力发电风电液压制动装置，其特征在于：所述摩擦片(104)前端设置有制动盘(105)。
5.如权利要求1所述一种风力发电风电液压制动装置，其特征在于：所述 外壳(101)一端以及安装盘(204)一端均设置有进油管(106)以及泄油管(107)， 所述进油管(106)以及泄油管(107)均与活塞(102)连通。
