本实用新型公开了一种带有调节组件的黄芪采收装置，其包括设置在采收装置前侧和后侧的侧板：所述侧板底部的左侧安装有滚轮，两个侧板之间右端的底部设置有前铲本体，所述前铲本体与两个侧板之间设置有调节组件一，所述调节组件一包括贯穿设置在前铲本体上的轴杆，所述轴杆的表面与前铲本体固定连接，所述轴杆的两端均贯穿至侧板的外侧。本实用新型通过操作螺纹柱转动，使得限位罩脱离轴杆表面的限位槽处，前铲本体带动轴杆转动，调节前铲本体的角度，调节合适后，限位罩套在限位槽上，限制轴杆的转动，进而锁固前铲本体调节过后的角度，即可达到前铲的角度可调，普适性较高的目的。

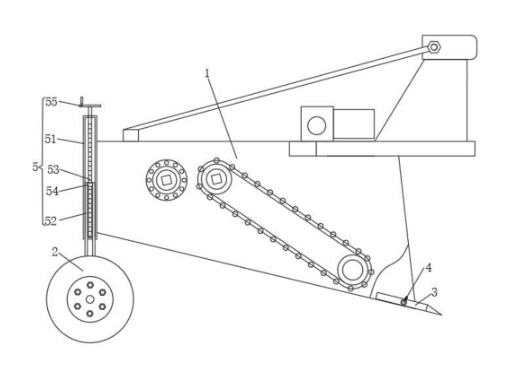

1.一种带有调节组件的黄芪采收装置，其特征在于，包括设置在采收装置前侧和后侧的侧板(1)：所述侧板(1)底部的左侧安装有滚轮(2)，两个侧板(1)之间右端的底部设置有前铲本体(3)，所述前铲本体(3)与两个侧板(1)之间设置有调节组件一(4)，所述调节组件一(4)包括贯穿设置在前铲本体(3)上的轴杆(41)，所述轴杆(41)的表面与前铲本体(3)固定连接，所述轴杆(41)的两端均贯穿至侧板(1)的外侧，所述轴杆(41)两端的表面均环形阵列开设有多个限位槽(42)，所述侧板(1)的一侧固定连接有多个固定杆(43)，多个所述固定杆(43)远离侧板(1)的一侧焊接有固定板(44)，所述固定板(44)的内腔螺纹连接有螺纹柱(45)，所述螺纹柱(45)靠近侧板(1)的一端转动连接有限位罩(46)，所述限位罩(46)与限位槽(42)相适配，所述滚轮(2)与侧板(1)之间设置有调节组件二(5)。
2.根据权利要求1所述的一种带有调节组件的黄芪采收装置，其特征在于，所述限位罩(46)的表面环形阵列开设有多个导向槽(48)，所述导向槽(48)滑动连接在固定杆(43)的表面。
3.根据权利要求2所述的一种带有调节组件的黄芪采收装置，其特征在于，所述螺纹柱(45)远离限位罩(46)的一端焊接有手轮(47)。
4.根据权利要求3所述的一种带有调节组件的黄芪采收装置，其特征在于，所述调节组件二(5)包括固定在侧板(1)左端的方管一(51)，所述方管一(51)的内腔滑动连接有方管二(52)，所述方管二(52)的底部贯穿至方管一(51)的底部并与滚轮(2)安装。
5.根据权利要求4所述的一种带有调节组件的黄芪采收装置，其特征在于，所述方管一(51)内腔的底部转动连接有螺纹长柱(53)，所述方管二(52)内腔的顶部固定安装有螺纹套(54)，所述螺纹套(54)螺纹连接在螺纹长柱(53)的表面。
6.根据权利要求5所述的一种带有调节组件的黄芪采收装置，其特征在于，所述螺纹长柱(53)的顶部贯穿至方管一(51)的顶部并固定安装有摇把(55)。
