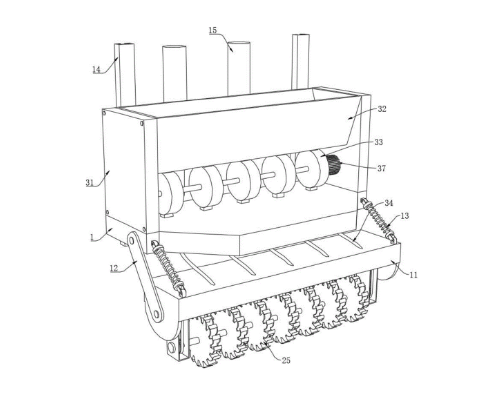

本实用新型属于农业器械技术领域，提供了一种锄地机的中耕机构，包括：安装板，所述安装板下方一侧活动安装有U形板，所述安装板与U形板之间铰接有连接杆，所述安装板靠近连接杆一侧与U形板之间连接有减震器，所述安装板一侧固定安装有两根滑轨，所述安装板靠近滑轨一侧固定连接有两个气缸；本实用新型通过双轴电机带动传动轴旋转，利用传动轴外侧的耕土轮来进行翻土工作，同时由于安装板是安装在拖拉机一侧，所以通过滑轨与拖拉机活动连接，再配合气缸能够带动安装板上下活动，进而带动耕土轮更深入地面，设置减震器能够起到缓冲减震的作用。
1.一种锄地机的中耕机构，其特征在于，包括： 安装板(1)，所述安装板(1)下方一侧活动安装有U形板(11)，所述安装板(1)与U形板(11)之间铰接有连接杆(12)，所述安装板(1)靠近连接杆(12)一侧与U形板(11)之间连接有减震器(13)，所述安装板(1)一侧固定安装有两根滑轨(14)，所述安装板(1)靠近滑轨(14)一侧固定连接有两个气缸(15)； 耕土组件(2)，所述耕土组件(2)设置于U形板(11)内部，所述耕土组件(2)包括位于U形板(11)内部活动安装的耕土轮(25)，所述耕土轮(25)一侧固定连接有从动链轮(26)，所述从动链轮(26)一侧活动安装有主动链轮(23)，所述主动链轮(23)与从动链轮(26)之间连接有链条(27)； 下料组件(3)，所述下料组件(3)设置于安装板(1)远离U形板(11)一侧，所述下料组件(3)包括储料箱(32)以及与储料箱(32)互通连接的分料盘(33)，所述分料盘(33)内部通过轴承活动安装有分料轴(35)，所述分料轴(35)外侧固定安装有若干分料板(36)，所述分料盘(33)远离储料箱(32)一侧互通连接有下料软管(34)，所述下料软管(34)远离分料盘(33)一端与U形板(11)内部互通连接。
2.根据权利要求1所述的一种锄地机的中耕机构，其特征在于，所述U形板(11)内部通过固定座安装有双轴电机(21)，所述双轴电机(21)输出端通过轴承活动安装在U形板(11)内壁两侧，所述U形板(11)内部固定安装有两个安装框(22)，两个所述安装框(22)通过开孔与双轴电机(21)输出端活动连接，所述双轴电机(21)输出端位于安装框(22)内部一侧固定安装有主动链轮(23)。
3.根据权利要求2所述的一种锄地机的中耕机构，其特征在于，两个所述安装框(22)远离U形板(11)一侧之间通过轴承活动安装有传动轴(24)，所述传动轴(24)外侧固定安装有若干耕土轮(25)，所述传动轴(24)靠近安装框(22)内部一侧固定安装有从动链轮(26)，所述从动链轮(26)与主动链轮(23)对应设置，所述从动链轮(26)与主动链轮(23)之间啮合连接有链条(27)。
4.根据权利要求1所述的一种锄地机的中耕机构，其特征在于，所述安装板(1)远离U形板(11)一侧固定安装有两个支撑板(31)，两个所述支撑板(31)对称设置，两个所述支撑板(31)之间固定连接有储料箱(32)，所述储料箱(32)靠近安装板(1)一侧固定安装有若干分料盘(33)，所述分料盘(33)远离储料箱(32)一侧固定安装有下料软管(34)，所述下料软管(34)远离分料盘(33)一端伸入U形板(11)内部，所述分料盘(33)与储料箱(32)、下料软管(34)之间通过开孔互通连接。
5.根据权利要求4所述的一种锄地机的中耕机构，其特征在于，所述支撑板(31)靠近分料盘(33)一侧通过固定座安装有分料电机(37)，所述分料电机(37)输出端贯穿进分料盘(33)内部，所述分料电机(37)输出端通过联轴器与分料轴(35)固定连接。
