本实用新型属于甜菜种植技术领域，尤其为一种可自动施药的甜菜种植装置，包括支撑框架、储药罐和喷药器，所述储药罐固定连接于所述支撑框架内壁，所述储药罐内壁转动连接有支撑转轴，所述支撑转轴侧壁固定连接由若干个支撑杆，若干个所述支撑杆位置均匀分布，所述支撑杆一端固定连接有弧形板，所述储药罐底端开设有若干个与喷药器对应的下药孔；通过若干个弧形板对下药孔交替封堵，实现了对喷药器阶段性的药液提供，从而使喷药器对下方甜菜植株喷洒药液时，能够实现阶段性的投放，减少喷药器对位空地时喷药量，从而减少药液的浪费；通过支撑杆和弧形板在储药罐内部旋转时对药液进行搅动，避免药物混合不均匀，有利于药物对甜菜的作用效果。

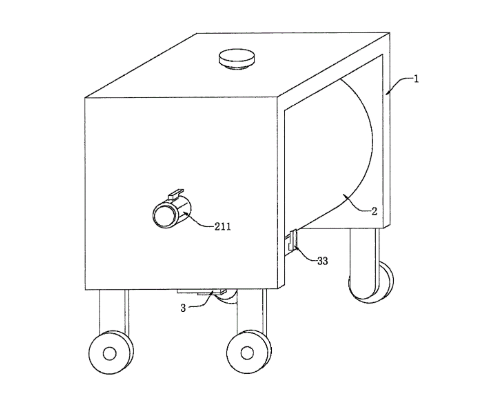

1.一种可自动施药的甜菜种植装置，包括支撑框架(1)、储药罐(2)和喷药器(3)，其特征在于：所述储药罐(2)固定连接于所述支撑框架(1)内壁，所述储药罐(2)内壁转动连接有支撑转轴(21)，所述支撑转轴(21)侧壁固定连接由若干个支撑杆(22)，若干个所述支撑杆(22)位置均匀分布，所述支撑杆(22)一端固定连接有弧形板(23)，所述储药罐(2)底端开设有若干个与喷药器(3)对应的下药孔(24)，所述储药罐(2)通过所述弧形板(23)对所述下药孔(24)封堵。
2.根据权利要求1所述的一种可自动施药的甜菜种植装置，其特征在于：所述支撑转轴(21)贯穿所述支撑框架(1)一侧，所述支撑框架(1)一侧安装有对所述支撑转轴(21)进行驱动的驱动部(211)。
3.根据权利要求1所述的一种可自动施药的甜菜种植装置，其特征在于：所述支撑杆(22)两侧均固定连接有若干个搅拌杆(221)，若干个所述搅拌杆(221)均与所述储药罐(2)和所述弧形板(23)不接触。
4.根据权利要求1所述的一种可自动施药的甜菜种植装置，其特征在于：若干个所述下药孔(24)内壁均安装有单向阀(241)，所述喷药器(3)顶端固定连接有若干个与所述下药孔(24)对应的进液管(31)，所述喷药器(3)底端设置有若干个喷头(32)。
5.根据权利要求1所述的一种可自动施药的甜菜种植装置，其特征在于：所述喷药器(3)两侧均固定连接有两个L型支撑杆(33)，四个所述L型支撑杆(33)均固定连接于所述储药罐(2)侧壁。
