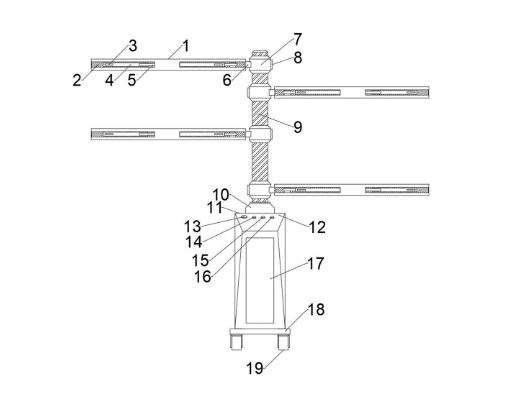

1.视觉传达设计用的多功能展台装置，包括主展盘(1)、副展盘收纳腔(2)、拉手(3)、副展盘(4)、转动臂(5)、连臂(6)、固定筒(7)、限位插件(8)、支撑杆(9)、转动基座(10)、机体(11)、控制面板(12)、电源开关(13)、正转按钮(14)、翻转按钮(15)、复位按钮(16)、显示屏(17)、底座(18)、轮子(19)、转动轴(20)、插槽(21)、联轴器(22)、电缸(23)、充电口(24)、副展盘收纳限位插杆(25)、十字隔断(26)、卡块一(27)、卡块二(28)、开孔一(29)、开孔二(30)，其特征在于：所述机体(11)内竖直装配有电缸(23)，电缸(23)的传动轴通过联轴器(22)连接支撑杆(9)的端部，联轴器(22)设置在与机体(11)配套的转动基座(10)内，支撑杆(9)上装配有多个固定筒(7)，固定筒(7)侧部通过连臂(6)固定有主展盘(1)，主展盘(1)内部中空且设置有十字隔断(26)，主展盘(1)的内部空间被十字隔断(26)分隔成四个等体积的副展盘收纳腔(2)，副展盘收纳腔(2)内设有轴座，轴座上转动装配有转动轴(20)，转动轴(20)上固定有转动臂(5)，转动臂(5)端部加工有一体的副展盘(4)，副展盘(4)侧部设有拉手(3)，通过拉手(3)可绕轴座将副展盘(4)拉出或推回； 所述机体(11)正面设有外凸的控制面板(12)，控制面板(12)为凸台结构，控制面板(12)上依次设有电源开关(13)、正转按钮(14)、翻转按钮(15)、复位按钮(16)，控制面板(12)下方、位于机体(11)正面嵌装有一块显示屏(17)； 所述机体(11)内设有主控装置及配套供电的蓄电池装置，主控装置主体为搭载CPU、附属控制电路的PCB板，主控装置分别通过信号线连接电源开关(13)、正转按钮(14)、翻转按钮(15)、复位按钮(16)、显示屏(17)、电缸(23)，实现对整体的电性控制；机体(11)后部设有数据接口，数据接口用于外接存储设备并接收图像或文字数据，显示屏(17)将接收的图像或文字进行展示。

2.根据权利要求1所述的视觉传达设计用的多功能展台装置，其特征在于：所述支撑杆(9)上等距钻设有多个相同孔径的插槽(21)，固定筒(7)侧部加工有与插槽(21)配套的通孔，限位插件(8)穿过通孔并转动装配进插槽(21)内，实现固定筒(7)在支撑杆(9)上的位置限定。

3.根据权利要求2所述的视觉传达设计用的多功能展台装置，其特征在于：所述插槽(21)、固定筒(7)的侧部通孔均加工有内螺纹，限位插件(8)的杆体是与内螺纹配套的丝杠。

4.根据权利要求1所述的视觉传达设计用的多功能展台装置，其特征在于：所述副展盘收纳腔(2)为扇形腔体，且在主展盘(1)侧部设有对应的开口，开口用于副展盘(4)的拉出与推回。

5.根据权利要求1所述的视觉传达设计用的多功能展台装置，其特征在于：所述转动轴(20)与轴座间转动装配有配套的轴承，在轴承与轴座间隙装配有阻尼圈，阻尼圈用于转动轴(20)绕轴座转动时提供滑动摩擦力，使副展盘(4)拉出或推回中可位置限定，满足不同展示角度的位置固定需求。

6.根据权利要求1所述的视觉传达设计用的多功能展台装置，其特征在于：所述转动臂(5)上设有卡块一(27)，卡块一(27)上部加工有开孔一(29)；副展盘收纳腔(2)的腔顶处设有卡块二(28)，卡块二(28)的上部和下部加工有一对在竖直方向上位置相对的开孔二(30)，当转动臂(5)绕轴座转动到设定的极限位置时，卡块二(28)卡住卡块一(27)，副展盘收纳限位插杆(25)依次穿过开孔二(30)和开孔一(29)，实现副展盘(4)推回后的位置锁定。

7.根据权利要求6所述的视觉传达设计用的多功能展台装置，其特征在于：所述主展盘(1)在四个卡块二(28)的对应位置处加工有与开孔二(30)在竖直方向上位置相对的开孔，开孔用于副展盘收纳限位插杆(25)插入锁定；副展盘收纳限位插杆(25)端部一体加工有球形把手，方便握持。

8.根据权利要求1所述的视觉传达设计用的多功能展台装置，其特征在于：所述机体(11)底部设有底座(18)，底座(18)底部装配有四个轮子(19)。
