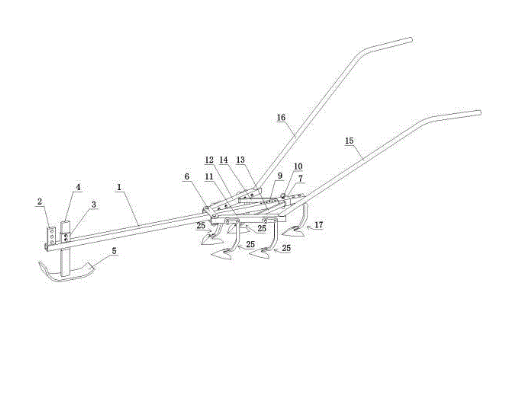

1.一种五铧耘锄，包括主梁，主梁的前部设有牵引爪和导向件，主梁的后部设有锄架，其特征在于：所述的锄架包括安装在主梁上的铰接座，铰接座后部的主梁上滑动安装交接套筒并设有套筒锁定结构，铰接座上铰接左锄臂和右锄臂，左锄臂中后部与交接套筒之间铰接左支臂，右锄臂中后部与交接套筒之间铰接右支臂；交接套筒后部的主梁上安装一个中锄头，左锄臂和右锄臂上分别安装两个边锄头；在左锄臂后部连接上端向后倾斜的左扶手，在右锄臂后部连接上端向后倾斜的右扶手。

2.根据权利要求1所述的五铧耘锄，其特征在于： 所述的套筒锁定结构包括在交接套筒上设置套筒锁销通孔，在主梁后部等间距设置若干主梁锁销通孔，设有一个锁销穿插在套筒锁销通孔和主梁锁销通孔里将交接套筒可调节前后地固定在主梁上。

3.根据权利要求2所述的五铧耘锄，其特征在于： 所述的中锄头由中锄柄和在中锄柄下端安装的中锄铲构成；所述的边锄头均由边锄柄和在边锄柄下端安装的边锄铲构成。

4.根据权利要求3所述的五铧耘锄，其特征在于： 所述的中锄柄由锄铲安装部、铲臂部和主梁安装部构成的U型结构；锄铲安装部设有两个纵向螺栓孔，中锄铲通过两个螺栓安装在锄铲安装部上；主梁安装部设有两个纵向螺栓孔，中锄柄通过两个螺栓安装在主梁后部；所述的中锄铲包括整体结构的铲柄和外侧向后倾斜的两个铲刀，两个铲刀的前端呈尖角形状。

5.根据权利要求4所述的五铧耘锄，其特征在于： 所述的边锄柄由锄铲安装部、铲臂部和锄臂安装部构成的U型结构；锄铲安装部设有两个纵向螺栓孔，边锄铲通过两个螺栓安装在锄铲安装部上；锄臂安装部前部设有水平弧形螺栓孔，锄臂安装部后部水平螺栓孔，边锄柄通过两个螺栓安装在左锄臂和右锄臂上；所述的边锄铲包括整体结构的铲柄和外侧向后倾斜的两个铲刀，两个铲刀的前端呈尖角形状。

6.根据权利要求5所述的五铧耘锄，其特征在于： 所述的导向件包括在主梁前部垂直设置的方筒，在方筒内设置由紧固螺丝固定可调整高度的导向柱，在导向柱的下端连接前部和后部都向上折弧形弯的导向托板。
