本实用新型涉及妇产科护理技术领域，具体为一种妇产科用护理支架，包括架体，所述架体包括移动架，所述移动架的内表面固定连接有支撑板，所述支撑板的顶端设置有固定板，所述固定板的底端设置有吊环，所述吊环的表面设置有挂钩，所述挂钩远离吊环的一端固定连接有吊绳，所述吊绳远离挂钩的一端固定连接有腿垫。本实用新型将腿垫套在患者的腿部，通过螺纹杆转动带动升降板上升，可以实现固定板在升降板的作用下带动腿垫随着上升，可以达到腿垫对患者腿部进行抬升的作用，无需医护人员手动将患者的腿抬起，可以降低医护人员的劳动强度，也可以解放医护人员的双手，使医护人员可以更好的对患者进行护理操作。

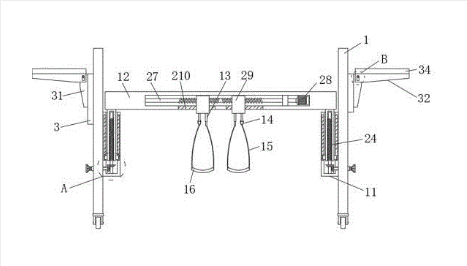

1.一种妇产科用护理支架，包括架体，所述架体包括移动架（1），所述移动架（1）的内表面固定连接有支撑板（11），所述支撑板（11）的顶端设置有固定板（12），所述固定板（12）的底端设置有吊环（13），所述吊环（13）的表面设置有挂钩（14），所述挂钩（14）远离吊环（13）的一端固定连接有吊绳（15），所述吊绳（15）远离挂钩（14）的一端固定连接有腿垫（16）； 其特征在于，所述固定板（12）的内侧设置有调节机构，所述调节机构包括升降板（24），所述升降板（24）活动连接在支撑板（11）的内侧，所述固定板（12）的内侧活动连接有正反螺杆（27），所述固定板（12）的内侧设置有电机（28），所述正反螺杆（27）和电机（28）的输出端固定连接，所述正反螺杆（27）的表面螺纹连接有移动块（29），所述固定板（12）的内侧开设有限位槽（210），所述吊环（13）固定连接在移动块（29）的下表面。
2.根据权利要求1所述的一种妇产科用护理支架，其特征在于：所述调节机构还包括转杆（2），所述转杆（2）活动连接在支撑板（11）的内侧，所述转杆（2）的表面固定连接有第一锥形齿（21），所述支撑板（11）的内侧活动连接有螺纹杆（22），所述螺纹杆（22）的表面固定连接有第二锥形齿（23），所述升降板（24）通过螺纹和螺纹杆（22）活动连接，所述支撑板（11）的内壁开设有滑槽（25），所述滑槽（25）的表面活动连接有滑块（26）。
3.根据权利要求1所述的一种妇产科用护理支架，其特征在于：所述升降板（24）呈两组固定连接在固定板（12）的下表面，所述移动块（29）呈两组和正反螺杆（27）活动连接，所述限位槽（210）呈两组开设在固定板（12）的内侧。
4.根据权利要求2所述的一种妇产科用护理支架，其特征在于：所述螺纹杆（22）呈两组和支撑板（11）对应连接，所述滑槽（25）呈两组开设在支撑板（11）的内壁，所述滑块（26）的一端和升降板（24）固定连接，所述滑块（26）的另一端和滑槽（25）活动连接。
5.根据权利要求1所述的一种妇产科用护理支架，其特征在于：所述移动架（1）的表面设置有存放机构，所述存放机构包括连接板（3），所述连接板（3）固定连接在移动架（1）的表面，所述连接板（3）远离移动架（1）的一端固定连接有支撑座（31），所述支撑座（31）的内侧活动连接有连接块（32），所述连接块（32）的内侧开设有活动槽（33），所述连接块（32）的表面固定连接有放置板（34）。
6.根据权利要求5所述的一种妇产科用护理支架，其特征在于：所述支撑座（31）呈两组和连接板（3）固定连接，所述连接块（32）通过转轴和支撑座（31）活动连接，所述连接块（32）两组和放置板（34）固定连接。
