1.一种带有抽真空设备的真空淬火炉，其特征在于，包括：炉体控制柜、炉体机构、炉管、支座、转动机构、抽真空设备，炉体机构设置在炉体控制柜顶部，炉体机构的底部设置有炉体滚轮；炉管的后端设置有转动机构，转动机构连接在支座的顶部，炉管的前端位于炉体机构的炉膛内；支座的底部连接在炉体控制柜顶部，支座位于炉体机构的侧部；炉管的后端开口，开口通过螺栓连接炉盖；抽真空设备连接在炉管的侧部；炉体控制柜中部设置通槽，通槽的宽度大于炉管的外径，炉管位于通槽上方。

2.如权利要求1所述的带有抽真空设备的真空淬火炉，其特征在于，转动机构包括：异步电机、减速器、左法兰、十字接头、右法兰、排气管、支撑座、排气管法兰；异步电机的转轴连接减速器的动力输入端，左法兰连接减速器的动力输出端，左法兰连接十字接头的第一副连接管，右法兰连接十字接头的第二副连接管，第二副连接管连接排气管一端，排气管另一端连接排气管法兰，排气管安装在支撑座内，支撑座内设置有轴承；支座包括：左支座、右支座，左支座、右支座的底部分别连接在炉体控制柜顶部两侧；减速器连接在左支座的顶部，支撑座连接在右支座的顶部；十字接头包括：主连接管、第一副连接管、第二副连接管，第一副连接管、第二副连接管分别连接在主连接管两侧，第一副连接管、第二副连接管分别与主连接管连通，主连接管一端连接在炉管的开口端，另一端连接有炉盖，炉盖、主连接管通过螺栓连接。

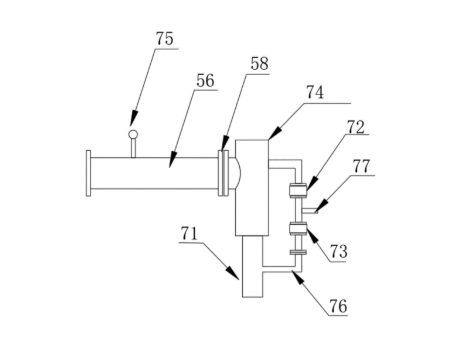

3.如权利要求2所述的带有抽真空设备的真空淬火炉，其特征在于，抽真空设备包括：扩散泵、上蝶阀、下蝶阀、挡板阀、真空表、旁通管路、排气短管；真空表设置在排气管上；挡板阀的吸气口连接在排气管法兰上，挡板阀的第一排气口连接旁通管路的上端，挡板阀的第二排气口连接扩散泵的吸气口；扩散泵的排气口连接旁通管路的下端；上蝶阀、排气短管、下蝶阀分别设置在旁通管路上，排气短管位于上蝶阀、下蝶阀之间。

4.如权利要求3所述的带有抽真空设备的真空淬火炉，其特征在于，排气短管通过管路连接空气泵。

5.如权利要求2所述的带有抽真空设备的真空淬火炉，其特征在于，十字接头底部设有限位器。

6.如权利要求1所述的带有抽真空设备的真空淬火炉，其特征在于，通槽下部设置有淬火水槽。

7.如权利要求2所述的带有抽真空设备的真空淬火炉，其特征在于，炉体控制柜的底部设置有控制柜滚轮，淬火水槽的底部设置有水槽滚轮。
