本实用新型公开了一种护岸工程用砂石装袋设备，包括车板，所述车板底部固定安装有万向轮，所述车板顶面固定安装有扶手，所述车板上方设置有集料斗，以及设置在车板上方的加工组件，所述加工组件包括设置在车板上方的装袋组件，所述装袋组件上方设置有震动组件，当需要对砂石装袋时，将车板移动至所需位置，将压框向上取下，将袋子与滑框顶部套设，再将压框套设在滑框顶部，将袋子压紧，将砂石加至集料斗内部，再通过集料斗向袋子里面输送，当砂石装袋完毕后，拉动框架空位处一侧的卡销，使卡销外壁固定安装的第一挡环对其外壁套设的第一弹簧挤压，使卡销不再对框架一侧支撑，将装满的袋子向框架空位处滑动。

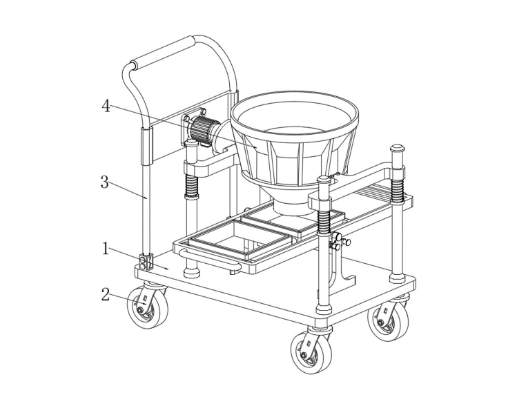

1.一种护岸工程用砂石装袋设备，包括车板(1)； 所述车板(1)底部固定安装有万向轮(2)； 所述车板(1)顶面固定安装有扶手(3)； 所述车板(1)上方设置有集料斗(4)； 以及设置在车板(1)上方的加工组件(5)，其特征在于：所述加工组件(5)包括设置在车板(1)上方的装袋组件(51)，所述装袋组件(51)上方设置有震动组件(53)； 所述装袋组件(51)包括固定安装在车板(1)顶面的立板(511)，所述立板(511)远离车板(1)顶面的一端铰接连接有框架(512)，所述框架(512)内侧固定安装有限位杆(513)，所述限位杆(513)外壁滑动设置有套块(514)，所述套块(514)外壁固定安装有滑框(515)，所述滑框(515)顶端套设有压框(516)，所述滑框(515)外壁固定安装有连接柱(517)，所述框架(512)外壁固定安装有把手(518)，所述立板(511)外壁固定安装有固定块(519)，所述固定块(519)内部滑动设置有卡销(520)，所述卡销(520)外壁固定安装有第一挡环(521)，所述卡销(520)外壁套设有第一弹簧(522)，所述框架(512)内壁固定安装有胶垫(523)。
2.根据权利要求1所述的一种护岸工程用砂石装袋设备，其特征在于：所述震动组件(53)包括固定安装在扶手(3)外壁的安装板(531)，所述安装板(531)外壁固定安装有电机(532)，所述电机(532)输出端固定安装有转杆(533)，所述转杆(533)远离电机(532)的一端固定安装有凸盘(534)，所述车板(1)顶面固定安装有支撑杆(537)，所述支撑杆(537)外壁固定安装有第二挡环(538)，带动第二挡环(538)顶面固定安装有第二弹簧(539)，所述第二弹簧(539)远离第二挡环(538)的一端固定安装有连接框(536)，所述连接框(536)外壁固定安装有槽块(535)。
3.根据权利要求1所述的一种护岸工程用砂石装袋设备，其特征在于：所述胶垫(523)的数量有两个，以框架(512)中心线对称分布，所述胶垫(523)为橡胶材质。
4.根据权利要求1所述的一种护岸工程用砂石装袋设备，其特征在于：所述第一弹簧(522)一端与第一挡环(521)远离框架(512)一侧固定安装，所述第一弹簧(522)远离第一挡环(521)的一端与固定块(519)靠近框架(512)一侧固定安装。
5.根据权利要求2所述的一种护岸工程用砂石装袋设备，其特征在于：所述连接框(536)远离槽块(535)一侧与集料斗(4)外壁固定安装，所述槽块(535)内部与凸盘(534)外壁滑动设置。
6.根据权利要求2所述的一种护岸工程用砂石装袋设备，其特征在于：所述第二弹簧(539)一端与第二挡环(538)顶面固定安装，所述第二弹簧(539)远离第二挡环(538)顶面的一端与连接框(536)底部固定安装。
