1.一种直接硼氢化钠燃料电池DBFC阳极的制备方法，其特征在于， 选用储氢合金作为DBFC阳极的催化剂，在制备DBFC阳极过程中对DBFC阳极进行吸放氢并充氢处理；先将储氢合金破碎为储氢合金粉末，储氢合金粉末的粒度为38微米以下，分别称取储氢合金粉末、导电剂、粘接剂，将三者混合均匀后双面涂敷于基材上，烘干、压制成DBFC阳极，对DBFC阳极进行1-2次气相吸放氢并充氢处理；或者，先将储氢合金破碎为储氢合金粉末，储氢合金粉末粒度≤75微米，然后将储氢合金先进行1-2次气相吸放氢并充氢处理，分别称取储氢合金粉末、导电剂、粘接剂，将三者混合均匀后双面涂敷于焊接有镍带的泡沫镍上，烘干、压制成DBFC阳极。

2.如权利要求1所述的直接硼氢化钠燃料电池DBFC阳极的制备方法，其特征在于，采用气相法或者电化学方法对DBFC阳极进行吸放氢并充氢处理。

3.如权利要求2所述的直接硼氢化钠燃料电池DBFC阳极的制备方法，其特征在于，采用气相法吸放氢并充氢处理时，氢化设备选用氢化炉或离解压-组成-温度特性P-C-T测试仪，所采用的储氢合金在40℃时，离解压-组成-温度特性P-C-T放氢平台压小于0.1MPa。

4.如权利要求1所述的直接硼氢化钠燃料电池DBFC阳极的制备方法，其特征在于，导电剂选用碳纳米管、羰基镍粉、乙炔黑之一或混合，粘接剂选用聚乙烯醇PVA、丁苯胶SBR、聚四氟乙烯PTFE之一或混合。

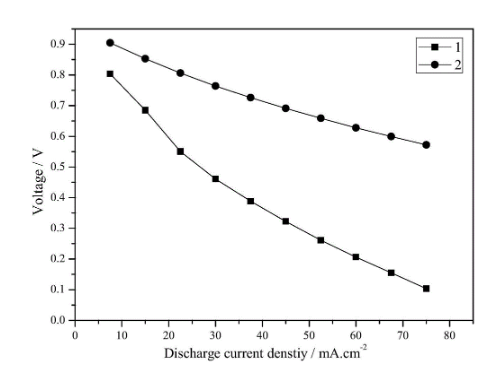

5.使用权利要求1~4任一项所述制备方法得到的直接硼氢化钠燃料电池DBFC阳极，其特征在于，DBFC阳极的材料包括经过吸放氢并充氢处理的储氢合金。

6.如权利要求5所述的直接硼氢化钠燃料电池DBFC阳极，其特征在于，储氢合金采用La-Fe-B系储氢合金，La-Fe-B系储氢合金选用La8Fe3Ni44Mn3B2或者La15Fe2Ni72Mn7B2Al2。

请联系平台

请联系平台
