1.一种直接硼氢化钠燃料电池阳极的制作方法，包括： 将储氢合金在保护气氛下破碎，筛分取粒度≤75微米的合金粉末，储氢合金选用La-Fe-B系储氢合金； 通过等离子喷涂方法，将合金粉末以熔融或半熔融状态喷射并附着于导电集流体上；采用等离子喷涂方法喷涂合金粉末时，以等离子电弧作为热源，将合金粉末加热到熔融或半熔融状态喷射到导电集流体上，在导电集流体表面形成表面层； 将喷涂完成的导电集流体裁剪并焊接镍带，制成硼氢化钠燃料电池阳极，与空气电极组装，并加入硼氢化钠和氢氧化钠混合电解液，组装为直接硼氢化钠燃料电池DBFC。

2.如权利要求1所述的直接硼氢化钠燃料电池阳极的制作方法，其特征在于，合金粉末的粒度为38~75微米。

3.如权利要求1所述的直接硼氢化钠燃料电池阳极的制作方法，其特征在于，导电集流体选用泡沫镍或泡沫铜。

4.如权利要求1所述的直接硼氢化钠燃料电池阳极的制作方法，其特征在于，电解液中，硼氢化钠占比为7wt%，NaOH溶液占比为93wt%，NaOH溶液选用浓度为6mol/L的NaOH熔液。

5.如权利要求1所述的直接硼氢化钠燃料电池阳极的制作方法，其特征在于，采用等离子喷涂方法喷涂合金粉末时，将合金粉末加入等离子喷涂进料腔室内，导电集流体固定于喷涂旋转机构上；设定喷涂电压、喷涂电流、氩气流量、给料器转速后开始喷涂合金粉末，待到附着有储氢合金的导电集流体冷却后，将导电集流体从喷涂旋转机构取下，完成喷涂。

6.如权利要求5所述的直接硼氢化钠燃料电池阳极的制作方法，其特征在于，调整喷涂电压为64.4V、喷涂电流为500A、氩气流量400L/h，给料器转速0.2r/min，喷涂50遍后结束喷涂。

7.如权利要求1所述的直接硼氢化钠燃料电池阳极的制作方法，其特征在于，La-Fe-B系储氢合金选用La15Fe4Ni72Mn7B2。

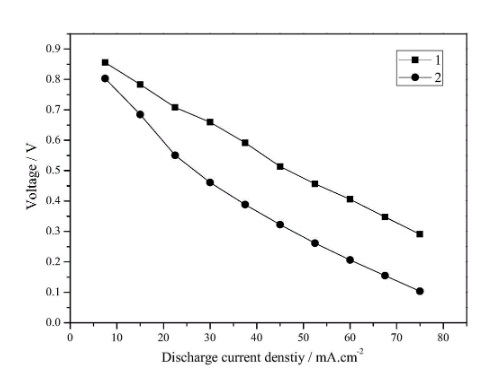

请联系平台

请联系平台
