本实用新型公开了一种具备存土功能的甜菜苗移栽器，包括连接管，所述连接管的左右两侧均通过螺栓连接有第一安装板和第二安装板，所述连接管的底部通过转轴活动连接有夹取铲，所述夹取铲的表面安装有拉动组件。本实用新型通过电动伸缩杆、拉动杆、连接杆、移动杆、复位弹簧、移动板和夹取铲进行配合，具备可以进行自动夹取的功能，可以更加轻松的对需要移植的甜菜进行夹取，降低了夹取的难度，提高了夹取的效率；通过微型水泵|输送管、喷洒盘、喷头和存水箱进行配合，具备可以对甜菜进行加湿功能的优点，使甜菜在夹取后，不会造成水分的流失，使甜菜可以更好的进行存活，提高了甜菜移植的存活率。

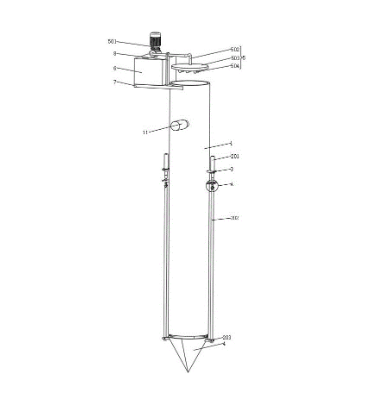

1.一种具备存土功能的甜菜苗移栽器，包括连接管（1），其特征在于：所述连接管（1）的左右两侧均通过螺栓连接有第一安装板（3）和第二安装板（9），所述连接管（1）的底部通过转轴活动连接有夹取铲（4），所述夹取铲（4）的表面安装有拉动组件（2），所述连接管（1）顶部的左侧通过螺栓连接有固定板（7），所述固定板（7）的顶部通过螺栓连接有存水箱（6），所述存水箱（6）的表面安装有加湿组件（5）。
2.根据权利要求1所述的一种具备存土功能的甜菜苗移栽器，其特征在于：所述拉动组件（2）包括电动伸缩杆（201），所述电动伸缩杆（201）的底端贯穿第一安装板（3）的表面，所述电动伸缩杆（201）的底端通过螺栓连接有移动杆（204），所述移动杆（204）的底端贯穿至第二安装板（9）的底部并固定连接有移动板（206），所述夹取铲（4）的一侧焊接有连接杆（203），所述移动杆（204）的表面活动套设有复位弹簧（205）。
3.根据权利要求2所述的一种具备存土功能的甜菜苗移栽器，其特征在于：所述复位弹簧（205）的顶部和底部分别与第二安装板（9）的底部和移动板（206）的顶部焊接，所述移动板（206）的底部通过转轴活动连接有拉动杆（202），所述拉动杆（202）的底端通过转轴与连接杆（203）的表面活动连接。
4.根据权利要求1所述的一种具备存土功能的甜菜苗移栽器，其特征在于：所述加湿组件（5）包括微型水泵（501），所述微型水泵（501）的底部通过螺栓与存水箱（6）的顶部固定连接，所述微型水泵（501）的进水端固定连通有吸水管（10），所述吸水管（10）远离微型水泵（501）的一端贯穿至存水箱（6）的内腔，所述微型水泵（501）的出水端固定连通有输送管（502），所述输送管（502）的表面固定套设有支撑板（8），所述支撑板（8）的底部通过螺栓与固定板（7）的顶部固定连接。
5.根据权利要求4所述的一种具备存土功能的甜菜苗移栽器，其特征在于：所述输送管（502）远离微型水泵（501）的一端固定连通有喷洒盘（503），所述喷洒盘（503）的底部安装有喷头（504）。
6.根据权利要求1所述的一种具备存土功能的甜菜苗移栽器，其特征在于：所述存水箱（6）顶部的左侧开设有注水孔，所述第二安装板（9）的表面开设有移动孔，所述连接管（1）的前后两侧均通过螺栓连接有握杆（11）。
