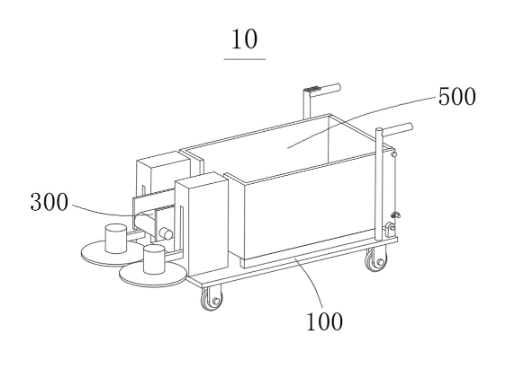

本实用新型提供了一种沙棘平茬清运一体化装置，属于平茬装置技术领域，该沙棘平茬清运一体化装置包括支撑组件、平茬组件以及收集组件。其中，支撑组件包括底座、万向轮、支撑杆、支撑柱、液压杆、手握杆以及控制器，底座设置有凹槽，凹槽内转动设置有液压杆；平茬组件包括装置箱、T形滑块、第一电机、输送带、挡板、第二电机、锯片、第三电机以及第四电机，第一电机、第二电机、第三电机以及第四电机连接于控制器；收集组件包括收集箱、转轴以及箱门，收集箱固定连接于支撑柱，收集箱转动连接于液压杆，收集箱通过转轴连接于箱门。通过本结构的设置，该装置能够将收集好苗木自动清理掉，无需人工清理，有效的提升了工作效率。
1.一种沙棘平茬清运一体化装置，其特征在于，包括 支撑组件，所述支撑组件包括底座、万向轮、支撑杆、支撑柱、液压杆、手握杆以及控制器，所述底座的底端设置有所述万向轮，所述底座固定设置有所述支撑杆，所述底座转动设置有所述支撑柱，所述底座设置有凹槽，所述凹槽内转动设置有所述液压杆，所述底座设置有所述手握杆，所述手握杆设置有控制器，所述液压杆连接于所述控制器，所述底座开设有通孔； 平茬组件，所述平茬组件包括装置箱、T形滑块、第一电机、输送带、挡板、第二电机、锯片、第三电机以及第四电机，所述装置箱滑动设置于所述底座，所述T形滑块穿过所述通孔固定连接于所述装置箱，所述T形滑块通过丝杆连接于所述第一电机，所述挡板固定设置于所述装置箱，所述输送带通过转动辊连接于所述第二电机，所述转动辊转动设置于所述挡板，所述装置箱开设有滑槽，所述锯片转动连接于所述第三电机，所述第三电机设置有连接杆，所述第四电机固定设置于所述装置箱内，所述第四电机通过丝杆转动连接于所述连接杆，所述第一电机、所述第二电机、所述第三电机以及所述第四电机连接于所述控制器； 收集组件，所述收集组件包括收集箱、转轴以及箱门，所述收集箱固定连接于所述支撑柱，所述收集箱转动连接于所述液压杆，所述收集箱通过所述转轴连接于所述箱门。
2.根据权利要求1所述的沙棘平茬清运一体化装置，其特征在于，所述万向轮为自锁万向轮。
3.根据权利要求1所述的沙棘平茬清运一体化装置，其特征在于，所述收集箱对应所述箱门设置有锁紧件。
4.根据权利要求3所述的沙棘平茬清运一体化装置，其特征在于，所述锁紧件设置有蝶形片。
