本实用新型涉及磁制冷装置技术领域，具体涉及一种旋转式磁制冷装置，包括外筒体以及转动组件，转动组件两侧对称位置均可拆卸套设有固定组件，固定组件内部可拆卸设置有多个导磁辊，外筒体适配每个导磁辊位置处均滑动抵接有可自锁位置的U型磁架，U型磁架内可拆卸嵌设有磁制冷床，U型磁架两侧支端部为弧形边。本实用新型通过一次驱动转动组件转动，将完成对于多个较小体积的磁制冷床的励磁消磁操作，过程中不需要驱动U型磁架以及磁制冷床转动，极大地减弱驱动转动所需的动力，并且由于采用了多组U型磁架以及磁制冷床的方式来替代传统的完整圆形设计的磁制冷床，使内部具有较大的空间，便于磁制冷床中热交换液的顺序流动。

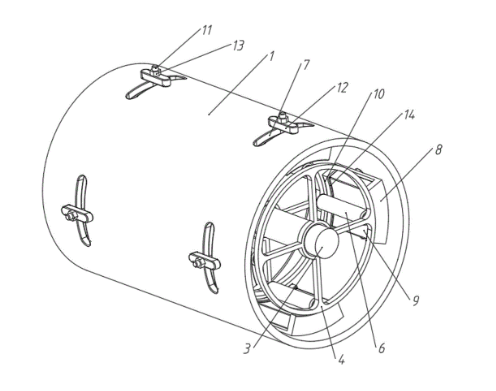

1.一种旋转式磁制冷装置，其特征在于：包括两端均为开放端的外筒体（1）以及转动设置于外筒体（1）内的转动组件，所述转动组件两侧对称位置均可拆卸套设有固定组件，所述固定组件内部可拆卸设置有多个导磁辊（6），所述外筒体（1）适配每个导磁辊（6）位置处均滑动抵接有可自锁位置的U型磁架（8），所述U型磁架（8）内可拆卸嵌设有磁制冷床（9），所述U型磁架（8）两侧支端部为弧形边（10）； 当所述转动组件带动固定组件在外筒体（1）内转动时，所述导磁辊（6）可间歇性地与U型磁架（8）两侧支端部的弧形边（10）滑动抵接，从而使得单一所述U型磁架（8）两侧支之间磁导通。
2.根据权利要求1所述的一种旋转式磁制冷装置，其特征在于：所述外筒体（1）适配每个导磁辊（6）位置处均开设有滑槽（7），所述U型磁架（8）外周侧壁连接有可沿滑槽（7）滑动的滑柱（11），所述滑柱（11）可拆卸套设有可锁定滑柱（11）在滑槽（7）内位置的锁定件。
3.根据权利要求2所述的一种旋转式磁制冷装置，其特征在于：所述锁定件包括可拆卸套设于滑柱（11）的滑架（12），所述滑架（12）靠近外筒体（1）的一侧壁与外筒体（1）外周侧壁滑动抵接，且所述滑柱（11）位于滑架（12）外的部分螺纹套设有螺母（13）。
4.根据权利要求1所述的一种旋转式磁制冷装置，其特征在于：所述转动组件包括转动抵接于外筒体（1）内周侧壁中心的定位盘（2）以及可拆卸连接于定位盘（2）两端中心的转杆（3）。
5.根据权利要求4所述的一种旋转式磁制冷装置，其特征在于：所述固定组件包括可拆卸套设于转杆（3）的两个转架（4），两个所述转架（4）之间可拆卸连接有多个卡柱（5），多个所述导磁辊（6）一一可拆卸套设于对应的卡柱（5）。
6.根据权利要求1所述的一种旋转式磁制冷装置，其特征在于：所述U型磁架（8）内开设有供磁制冷床（9）可拆卸嵌设的放置槽（14）。
