1.一种氧化镨钕球形颗粒的制备方法，其特征在于，包括如下步骤： 1）将镨钕氧化物与无机酸溶液混合，调节pH值至2～4，得到第一混合液； 2）在40～60℃下，将尿素加入至第一混合液中，得到第二混合液； 3）将第二混合液在125～155℃下反应1～5h，然后洗涤、干燥、焙烧，得到氧化镨钕球形颗粒； 其中，所述无机酸溶液选自盐酸溶液或硝酸溶液；第一混合液中，镨钕氧化物的质量浓度为50～85g/L； 其中，尿素与镨钕氧化物的摩尔比为1～4:1； 其中，焙烧温度为700～950℃，焙烧时间为1.5～6h； 步骤1）至步骤3）中均未加入任何表面活性剂。

2.根据权利要求1所述的制备方法，其特征在于，第一混合液中，镨钕氧化物的质量浓度为50～80g/L。

3.根据权利要求1所述的制备方法，其特征在于，步骤1）中，调混合溶液的pH值为2～3.5。

4.根据权利要求1所述的制备方法，其特征在于，所述无机酸溶液的摩尔浓度为1～6mol/L。

5.根据权利要求1所述的制备方法，其特征在于，所述无机酸溶液为盐酸溶液。

6.根据权利要求3所述的制备方法，其特征在于，将第二混合液在130～150℃下反应2～5h。

7.根据权利要求1所述的制备方法，其特征在于： 步骤3）中，所述洗涤为采用水洗涤，所述水选自蒸馏水、去离子水和纯净水中的一种； 步骤3）中，干燥温度为90～120℃，干燥时间为2～20h。

8.根据权利要求7所述的制备方法，其特征在于，步骤3）具体包括： 将第二混合液在125～155℃下反应1～5h，加入水洗涤并过滤，将所得滤饼在90～120℃干燥2～20h，然后在700～950℃下焙烧1.5～6h，得到氧化镨钕球形颗粒。

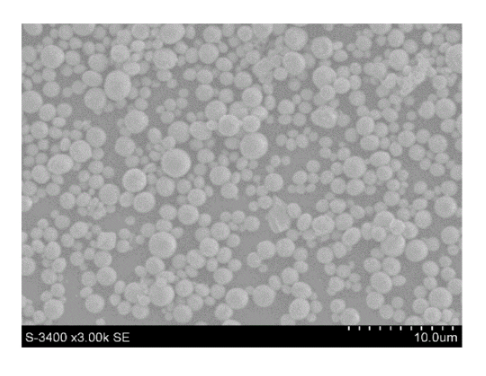

9.根据权利要求1～8任一项所述的制备方法，其特征在于，所制得的氧化镨钕球形颗粒的D50为1～10μm。

请联系平台

请联系平台
