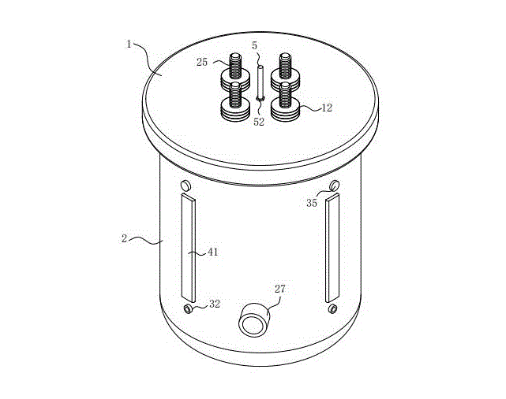

1.一种化工原料储罐，包括密封盖(1)和罐体(2)，其特征在于，还包括： 阶梯筒(3)，开设在所述罐体(2)侧壁内，所述阶梯筒(3)上端的内径大于下端的内径； 滑盘(31)，与所述阶梯筒(3)滑动密封连接，所述滑盘(31)初始状态位于阶梯筒(3)阶梯交界处； 进气口(32)，位于所述阶梯筒(3)底部，用于向阶梯筒(3)通入气体； 定滑轮(33)，位于所述阶梯筒(3)底部，与阶梯筒(3)底部固定连接； 浮盘(21)，位于罐体(2)内，所述浮盘(21)外设置有密封胶圈(22)，所述浮盘(21)通过密封胶圈(22)与罐体(2)滑动密封连接，所述浮盘(21)下表面均匀设置有挂钩(23)，所述挂钩(23)与浮盘(21)固定连接； 连接线(24)，一端与所述滑盘(31)固定，远离滑盘(31)的一端先缠绕在定滑轮(33)上，再穿过罐体(2)侧壁，进入罐体(2)与挂钩(23)固定连接，所述连接线(24)初始状态下为松弛状态； 缓冲柱(25)，均匀设置在罐体(2)内底面，所述缓冲柱(25)穿过浮盘(21)且与浮盘(21)滑动密封连接； 固定柱(26)，均匀设置在罐体(2)内底面，用于防止浮盘(21)与罐体(2)底面相接触； 进出料口(27)，设置在罐体(2)侧壁，位于罐体(2)下方，所述进出料口(27)与罐体(2)连通，所述进出料口(27)内设有阀门； 所述罐体(2)侧壁顶部设置进气管(34)，进气管(34)初始状态下通过密封塞(35)密封，所述进气管(34)与阶梯筒(3)连通，所述密封胶圈(22)内设置有环形空腔(221)，所述环形空腔(221)连通有伸缩气管(28)，所述伸缩气管(28)远离环形空腔(221)的一端与阶梯筒(3)上端连通； 所述罐体(2)侧壁上设置有通槽(4)，所述通槽(4)内设置有缓冲袋(41)，所述缓冲袋(41)位于通槽(4)内的部分与通槽(4)固定连接，所述阶梯筒(3)通过通道(42)连通缓冲袋(41)。

2.根据权利要求1所述的一种化工原料储罐，其特征在于：所述缓冲柱(25)上均匀设置有缓冲孔(251)，所述缓冲孔(251)的端部内径大于中部内径，且竖直方向上相邻的两个缓冲孔(251)开口垂直布置。

3.根据权利要求2所述的一种化工原料储罐，其特征在于：所述浮盘(21)上表面设置有吸盘(29)，所述吸盘(29)上端与可拆卸固定杆(5)固定，所述可拆卸固定杆(5)包括一个以上的固定杆(51)，相邻的固定杆(51)之间可拆卸式螺纹连接，所述可拆卸固定杆(5)与密封盖(1)通过螺母(52)固定。

4.根据权利要求3所述的一种化工原料储罐，其特征在于：所述罐体(2)上设有环形凹槽(13)，所述密封盖(1)下表面设置有橡胶圈(11)，所述橡胶圈(11)与环形凹槽(13)密封连接，所述密封盖(1)与罐体(2)卡接，所述缓冲柱(25)穿过密封盖(1)，与密封盖(1)滑动密封连接，所述缓冲柱(25)位于罐体(2)外的部分设置有外螺纹，所述缓冲柱(25)上套设有固定盘(12)，所述固定盘(12)与缓冲柱(25)螺纹连接，所述固定盘(12)与缓冲柱(25)螺纹连接后和密封盖(1)接触。

5.根据权利要求4所述的一种化工原料储罐，其特征在于：所述罐体(2)底面均匀设置有多个螺纹槽(14)，所述缓冲柱(25)与螺纹槽(14)螺纹连接。

6.根据权利要求5所述的一种化工原料储罐，其特征在于：所述进出料口(27)内阀门为球阀。
