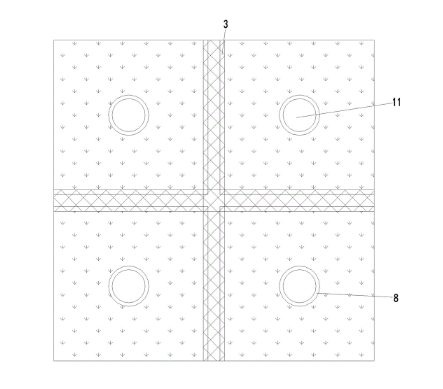

1.一种城市绿地节能灌溉装置，其特征在于：包括：蓄水箱(1)，所述的蓄水箱(1)埋设在绿地表面开挖的基坑内部，绿地表面预埋有呈十字交叉排布的导水槽(2)，且导水槽(2)的中心位置与蓄水箱(1)的进水口相连通，蓄水箱(1)的内部设置有水泵(5)，水泵(5)的出水口位置连通有多通管(6)，绿地的表面埋设有若干个带有进水孔的基座(7)，且若干个基座(7)均通过水管与多通管(6)相连通； 基座(7)的上端密封设置有水罩(8)，水罩(8)的上端面圆周阵列设置有若干个与水罩(8)内部相连通的喷水管(9)，所述的喷水管(9)为倒L型结构，所述的水罩(8)的内部设置有驱动组件(10)，驱动组件(10)的上端连接有穿过水罩(8)上端面且用于控制若干个喷水管(9)顺序出水的控制组件(11)，控制组件(11)的中部设置有调节喷水管(9)出水量大小的调控组件(12)； 所述的驱动组件(10)包括通过轴承转动设置在水罩(8)顶端内壁且截面为倒T型结构的扇轮(101),扇轮(101)的竖直段上端设置有圆形沉孔(102)，且位于圆形沉孔(102)的上端内壁开设有环形齿槽(103)，扇轮(101)的竖直段圆周外壁套设有V型角板(105)，且V型角板(105)的上下端面均设置有橡胶垫，V型角板(105)上端的橡胶垫与水罩(8)顶端内壁贴合，V型角板(105)下端的橡胶垫与扇轮(101)的水平段贴合，所述扇轮(101)的水平段任意位置开设有一个通水孔(104)，且所述的通水孔(104)位于V型角板(105)的内部，扇轮(101)的水平段下端面固定设置有驱动轴(106)，且驱动轴(106)的外壁固定连接有涡轮扇叶(107)； 所述的控制组件(11)包括安装在圆形沉孔(102)内部的阶梯轴(111)，阶梯轴(111)的下端外壁固定设置外齿轮(112)，且所述的外齿轮(112)嵌设在环形齿槽(103)的内部，阶梯轴(111)的上端固定连接有圆盘(113)，位于圆盘(113)的下端面设置有截面为阶梯形结构的环形槽(114)，位于环形槽(114)的内部均匀设置有限位柱(115)，限位柱(115)的外壁套设有弹簧，所述的环形槽(114)内部还滑动设置有截面为L型结构的环形罩(116)，且环形罩(116)的上端与限位柱(115)滑动配合，所述环形罩(116)的侧壁均匀开设有供喷水口出水的切槽(117)； 所述的调控组件(12)包括阶梯轴(111)上段圆周外壁套设的外螺纹套(121)，外螺纹套(121)的外部螺纹连接有控水圆罩(122)，且控水圆罩(122)的内壁设置有与喷水管(9)的喷水口相贴合的橡胶垫，位于控水圆罩(122)的下端内壁均匀设置有定位柱(123)，且定位柱(123)滑动设置在水罩(8)的上端，所述定位柱(123)的下端与水罩(8)之间通过弹簧相连接，所述的外螺纹套(121)底端外壁沿圆周方向均匀设置有定位插销，所述阶梯轴(111)的阶梯部分设置有与定位插销一一对应的销孔； 所述的切槽(117)内部可拆卸设置有挡块(118)，挡块(118)的内侧壁与喷水管(9)的喷水口位置相贴合；所述控水圆罩(122)的下端抵触在挡块(118)的上端外壁。

2.根据权利要求1所述的一种城市绿地节能灌溉装置，其特征在于，所述的十字交叉排布的导水槽(2)的中心位置为便于雨水向蓄水箱(1)内部汇聚的最低点，所述导水槽(2)的上端盖设有漏水网板(3)，所述的蓄水箱(1)的进水口位置填充设置有防止杂物进入的过滤棉(4)，且水泵(5)的出水口穿过过滤棉(4)并位于导水槽(2)的内部。
