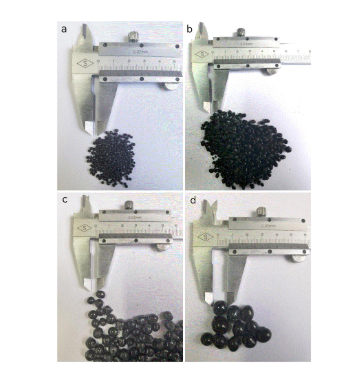

本发明公开了一种利用煤气化渣制备保温隔热材料的方法，涉及保温材料领域，将煤气化渣粗渣和细渣均匀混合；接着，加入活性金属碳酸盐类发泡剂，并均匀混合；之后通过焙烧制得类球状保温隔热材料；本申请制得的保温隔热材料外观呈类球状，颗粒分明，大小比较均匀；该保温隔热材料表面呈现玻璃化，内部呈蜂窝状蓬松多孔结构；经检测，本发明制得的保温隔热材料的导热系数约为0.2826W/(m·K)，定压比热为0.874J/(g*K)；密度为187.5kg/m3。
1.一种利用煤气化渣制备保温隔热材料的方法，其特征是：采用煤气化渣粗渣和细渣作为原料；所用粗渣的粒径为4-16目，残碳含量5%-30%；所用细渣粒径小于200目，残碳含量30%-50%；制备方法包括：将粗渣进行破碎处理，破碎至粒径在5-60目；将煤气化渣粗渣和细渣均匀混合；接着，加入活性金属碳酸盐类发泡剂，并均匀混合；之后通过焙烧制得类球状保温隔热材料；焙烧时，粗渣、细渣、发泡剂的混合物的厚度为10mm-20mm；焙烧过程中温度按10-20℃/min升温速率升温至650-750℃，之后650-750℃温度条件下焙烧20mins；粗渣、细渣、发泡剂的用量关系为，渣粗和细渣的质量比为5:1，发泡剂的用量为渣粗和细渣总量的5%。
2.根据权利要求1所述的利用煤气化渣制备保温隔热材料的方法，其特征是： 所述发泡剂采用粉末状碳酸钠或碳酸钾。
请联系平台
请联系平台
