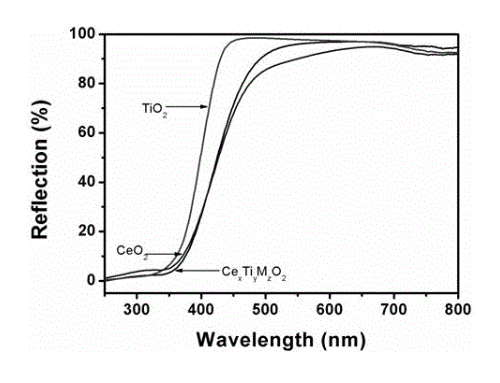

本发明涉及一种氧化稀土基纳米紫外屏蔽材料及其制备方法，其特征是：屏蔽材料的化学组成为 CexTiyMzO2，其中M为非铈稀土金属中的一种，0.5≤x＜1，0＜y≤0.5，0＜z＜0.3，且化学式CexTiyMzO2满足电荷平衡。本发明采用无毒害的可水解的氨基有机物为沉淀剂，均相沉淀法制备了掺杂氟离子的氧化稀土纳米紫外屏蔽材料。这种材料可用于防晒霜、橡胶、沥青、玻璃、日光灯内涂层、高分子纤维、高分子塑料、涂料、工业和民用油漆等要求对紫外线吸收高、可见光透过高的材料和制品。
1.一种氧化稀土基纳米紫外屏蔽材料，其特征是：所述紫外屏蔽材料的化学组成为CexTiyMzO2，其中M为非铈稀土金属中的一种，0.5≤x＜1，0＜y≤0.5， 0＜z＜0.3，且化学式CexTiyMzO2满足电荷平衡；所述氧化稀土基纳米紫外屏蔽材料中M为非铈稀土元素镧、镨、钕、钐、铕、钆、铽、镝、钬、铒、铥、镱、镥和钇中的一种。
2.根据权利要求1所述的氧化稀土基纳米紫外屏蔽材料，其特征是：所述氧化稀土基纳米紫外屏蔽材料，其晶粒尺寸D为1～200nm。
3.根据权利要求1所述的氧化稀土基纳米紫外屏蔽材料，其特征是：所述氧化稀土基纳米紫外屏蔽材料，其晶粒尺寸D为10～150nm。
4.一种根据权利要求1至3任一权利要求所述的氧化稀土基纳米紫外屏蔽材料的制备方法，其特征是：具体步骤如下： 步骤1：将稀土盐与掺杂金属化合物按化学计量比配比混合，搅拌均匀，得到金属离子混合溶液； 步骤2：将沉淀剂按化学计量比匀速加入步骤(1)中的金属离子混合溶液中，加热、搅拌，沉淀完全后形成浆料； 步骤3：将步骤(2)中所得浆料过滤、洗涤、干燥、焙烧，冷却至10～30℃，即得共掺杂的纳米氧化铈粉体。
5.根据权利要求4所述的氧化稀土基纳米紫外屏蔽材料的制备方法，其特征是：步骤1所述的稀土盐是硝酸稀土、硝酸稀土铵、硫酸稀土、硫酸稀土铵、氯化稀土和醋酸稀土中的至少一种。
6.根据权利要求4所述的氧化稀土基纳米紫外屏蔽材料的制备方法，其特征是：步骤1所述的掺杂钛金属元素化合物是硝酸盐、醋酸盐、 氯化盐和硫酸盐中的一种。
7.根据权利要求4所述的氧化稀土基纳米紫外屏蔽材料的制备方法，其特征是：步骤2所述的沉淀剂是尿素、三聚氰胺、二聚氰胺中的一种，加入量为理论量的5～8倍。
8.根据权利要求4所述的氧化稀土基纳米紫外屏蔽材料的制备方法，其特征是：步骤2所述的沉淀反应温度为70～200℃，搅拌时间为2～4小 时。
9.根据权利要求4所述的氧化稀土基纳米紫外屏蔽材料的制备方法，其特征是：步骤3所述的干燥温度为80℃～120℃，干燥时间为2～24小时；焙烧温度为400℃～1000℃，恒温焙烧2～10小时。
请联系平台
请联系平台
