本实用新型属于动物实验技术领域，具体涉及一种小鼠抗疲劳实验装置，包括鼠笼，鼠笼包括A侧鼠笼和B侧鼠笼，B侧鼠笼连接有电动机构，A侧鼠笼和B侧鼠笼连接有轴承，轴承连接有第一通孔圆柱，第一通孔圆柱下侧设有挡板，挡板下侧设有若干橡胶突刺，第一通孔圆柱左侧连接有第一固定机构，第一通孔圆柱右侧螺纹连接有第二固定机构，第一固定机构的通孔连接有第一支撑机构，第一支撑机构设有第一支撑杆和连接杆，连接杆依次贯穿连接有第一固定机构、通孔圆柱、第二固定机构、弹簧、第二支撑机构和螺母。本实用新型采用鼠笼不断旋转和小鼠对尖锐物恐惧的原理，不仅能使小鼠不停竭力运动，还能防止小鼠意外死亡造成实验偏差。

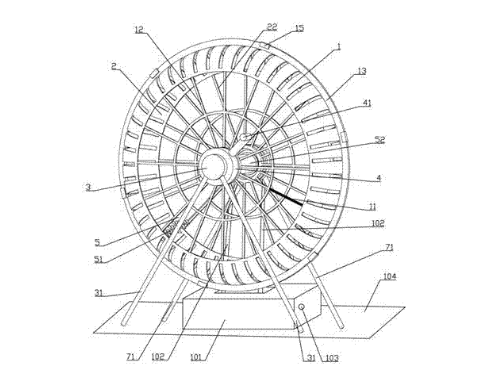

1.一种小鼠抗疲劳实验装置，包括鼠笼，其特征在于：所述鼠笼包括A侧鼠笼（1）和B侧鼠笼（2），所述A侧鼠笼（1）设有A侧钢架（12）和A侧环形凸出（13），所述A侧钢架（12）连接有橡胶棍（11），所述A侧钢架（12）中间设有A侧圆环（14），所述A侧环形凸出（13）外侧均匀分布有六个固定卡扣（15），所述B侧鼠笼（2）设有B侧钢架（22）和B侧环形凸出（23），所述B侧环形凸出（23）上设有与固定卡扣（15）相匹配的卡扣凹槽，所述B侧钢架（22）中心设有B侧通孔圆柱（24），所述B侧通孔圆柱（24）左侧与B侧钢架（22）连接，所述B侧通孔圆柱（24）圆弧面设有固定带轮凹槽（21），所述A侧鼠笼（1）与B侧鼠笼（2）通过固定卡扣（15）与卡扣凹槽配合固定连接； 所述固定带轮凹槽（21）连接有环形带（102），所述环形带（102）连接有电动机构（101），所述电动机构（101）包括电机、电池、齿轮和开关按钮（103），所述齿轮与环形带（102）匹配连接，所述电池与电机电连接； 所述A侧圆环（14）与B侧通孔圆柱（24）的内部连接有轴承（8），所述轴承（8）连接有第一通孔圆柱（52），所述第一通孔圆柱（52）下侧设有挡板（5），所述挡板（5）下侧设有若干橡胶突刺（51），所述第一通孔圆柱（52）左侧连接有第一固定机构（4），所述第一固定机构（4）为通孔圆柱，所述第一固定机构（4）圆柱外径大于A侧圆环（14）的内径，所述第一固定机构（4）设有手柄（41），所述第一固定机构（4）右侧设有第一通孔螺柱（42），所述第一通孔螺柱（42）与第一通孔圆柱（52）左侧固定连接，所述第一通孔圆柱（52）右侧连接有第二固定机构（6），所述第二固定机构（6）为通孔圆柱，所述第二固定机构（6）圆柱外径等于第一固定机构（4）圆柱外径，所述第二固定机构（6）左侧设有第二通孔螺柱（61），所述第二通孔螺柱（61）与第一通孔圆柱（52）右侧固定连接，所述第一固定机构（4）的通孔连接有第一支撑机构（3），所述第一支撑机构（3）设有两个第一支撑杆（31）和连接杆（32），所述连接杆（32）右侧设有螺纹，所述连接杆（32）的右侧连接有第二支撑机构（7）和螺母（9），所述第二支撑机构（7）设有两个第二支撑杆（71），所述螺母（9）与连接杆（32）右侧螺纹相配，所述第一支撑杆（31）、第二支撑杆（71）和电动机构（101）底部连接有固定底板（104）。
2.根据权利要求1所述的一种小鼠抗疲劳实验装置，其特征在于：所述橡胶突刺（51）长度尺寸为3mm～4mm。
3.根据权利要求2所述的一种小鼠抗疲劳实验装置，其特征在于：所述第二支撑杆（71）长度尺寸等于第一支撑杆（31）长度尺寸，两个所述第二支撑杆（71）形成的夹角等于两个第一支撑杆（31）形成的夹角。
4.根据权利要求3所述的一种小鼠抗疲劳实验装置，其特征在于：所述第一支撑杆（31）与第二支撑杆（71）末端设有防滑垫。
5.根据权利要求4所述的一种小鼠抗疲劳实验装置，其特征在于：所述A侧鼠笼（1）和A侧钢架（12）分别设有与橡胶棍（11）匹配的小孔，所述橡胶棍（11）安装在小孔内。
6.根据权利要求5所述的一种小鼠抗疲劳实验装置，其特征在于：所述挡板（5）宽度尺寸小于A侧钢架（12）与B侧钢架（22）的距离尺寸，所述挡板（5）端头与B侧环形凸出（23）的内侧之间的间距尺寸为5mm～10mm。
7.根据权利要求6所述的一种小鼠抗疲劳实验装置，其特征在于：所述固定底板（104）上设有与第一支撑杆（31）、第二支撑杆（71）相匹配的支撑杆凹槽（105）和与电动机构（101）相匹配的电动机构凹槽（106）。
